Prima pioggia e seconda pioggia
Descrizione Impianto – Prima e Seconda Pioggia
L’utilizzazione di questa tipologia d’impianto in continuo ha il vantaggio di non utilizzare apparecchiature elettromeccaniche, favorendo un trattamento in continuo delle acque meteoriche. A monte dell’impianto deve essere installato un pozzetto scolmatore per evitare il sovraccarico della rete fognaria e trattare solo le acque da depurare.
Il Prodotto

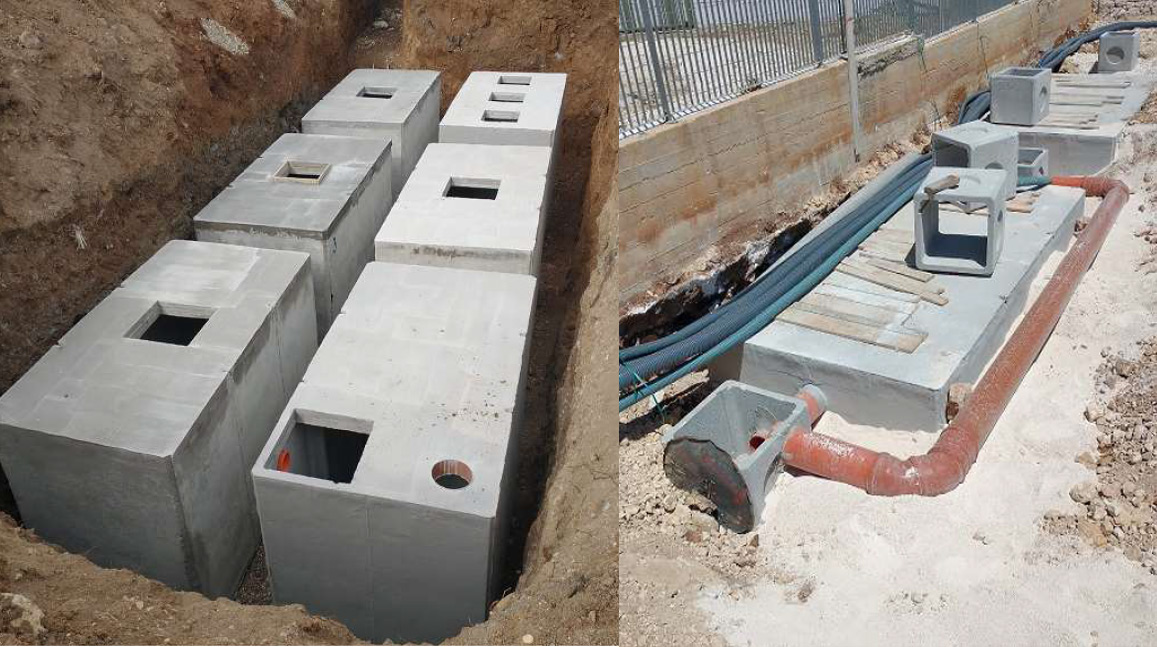

La fornitura dell’impianto prevede:
- Pozzetto scolmatore in CAV in monoblocco da interrare
- Dissabbiatore in CAV
- Disoleatore
Il dimensionamento con dati di progetto per pioggia caduta 0,010 l/sec x mq con coefficiente di afflusso alla fognatura pari ad 1.
Pozzetto scolmatore realizzato con fori d’ingresso, di uscita e foro di by-pass con tubi in PVC inclusi nel getto a sigillare ermeticamente i collegamenti.
Dissabbiatore con all’interno realizzati setti deflettori atti a favorire la sedimentazione delle sabbie. I setti sono realizzati in acciaio inox AISI 304 ed in cemento armato vibrato.
Disoleatore per oli non emulsionati realizzato secondo le Norme UNI EN 858 parte 1°, completo di forometria di entrata ed uscita e provvisto di deflettori antiturbolenza. La camera oli è delimitata tramite setto in acciaio inox AISI 304, filtro a coalescenza in acciaio inox AISI 304 ad estrazione facilitata e valvola di blocco per presenza eccessiva di oli allo scarico.
Tabella Tecnica
| Vol mc | Portata l/s | Superficie mq | Diam tubaz mm | Dissabbiatore A B H (cm) | Peso ql | Disoleatore A B H (cm) | Peso ql | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,5 | 10 | 1000 | 160 | 120 | 150 | 150 | 120 | 150 | 150 | ||
| 6,0 | 20 | 2000 | 200 | 120 | 180 | 150 | 120 | 180 | 150 | ||
| 8,5 | 30 | 3000 | 200 | 185 | 245 | 130 | 185 | 180 | 150 | ||
| 11,0 | 40 | 4000 | 250 | 185 | 245 | 150 | 185 | 245 | 150 | ||
| 16,0 | 50 | 5000 | 250 | 245 | 250 | 200 | 245 | 220 | 200 | ||
| 18,0 | 60 | 6000 | 250 | 245 | 250 | 200 | 245 | 220 | 200 | ||
| 22,0 | 70 | 7000 | 315 | 245 | 320 | 245 | 245 | 220 | 245 | ||
| 24,0 | 80 | 8000 | 315 | 245 | 320 | 245 | 245 | 220 | 245 | ||
| 29,0 | 90 | 9000 | 315 | 245 | 320 | 245 | 245 | 280 | 245 | ||
| 32,0 | 100 | 10000 | 315 | 245 | 320 | 245 | 245 | 320 | 245 | ||
| 38,0 | 120 | 12000 | 400 | 245 | 400 | 245 | 245 | 370 | 245 | ||
| 41,0 | 150 | 15000 | 400 | 245 | 420 | 245 | 245 | 420 | 245 | ||
| 60,0 | 200 | 20000 | 400 | 245 | 574 | 245 | 245 | 574 | 245 | ||
| 90,0 | 300 | 30000 | 500 | 245 | 865 | 245 | 245 | 865 | 245 | ||
