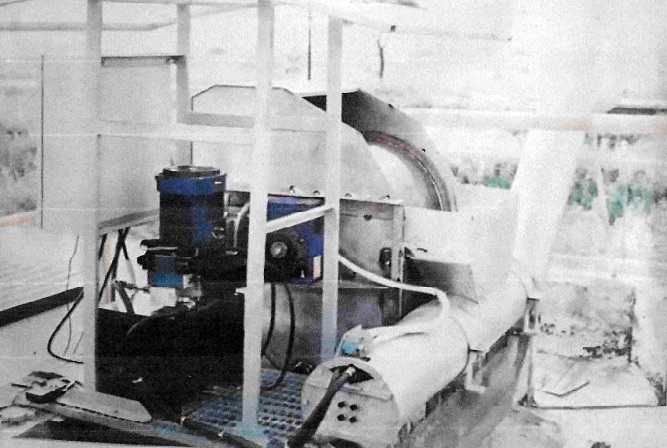

Filtro rotativo a tamburo
La sezione di grigliatura viene realizzata tramite un rotore a tamburo montato su una vasca in acciaio inox, risolvendo la pulizia delle acque in entrata liberandole dalle parti solide presenti. Il tamburo filtrante è realizzato con un particolare profilo trapezoidale, e girando lentamente trascina verso l’esterno i solidi presenti nel liquame. La lama raschiante sul tamburo pulisce la superficie dello stesso separando ed asportando i solidi presenti da questo trascinati.
Il liquame in arrivo prima entra dalla parte superiore all’interno del tamburo e ne esce ripulito dalla parte inferiore. Ad ogni giro il tamburo e la sua parte filtrante si ripresentano puliti all’entrata del liquame ripuliti dei solidi trattenuti.
Le caratteristiche della sezione sono funzioni sia della portata che del grado di filtrazione e vanno di volta in volta calcolate. La macchina è costituita essenzialmente da una vasca in lamiera e profili d’acciaio inox AISI 304. All’interno è alloggiato un tamburo filtrante realizzato in acciaio inox AISI 304 cui è avvolto internamente un pannello di rete filtrante in acciaio INOX con passaggi equivalenti alla luce di filtrazione desiderata. La vasca è alimentata da un bocchello con sezione idonea alla portata.
I liquami da trattare vengono convogliati attraverso un apposito distributore sulla superficie interna del tamburo. La tenuta laterale è realizzata con pattini in teflon. Il materiale solido trasportato dalle acque è posto in rotazione e quindi trasferito con apposito raschiatore all’esterno in un apposito contenitore posto all’esterno della macchina. Lo stacco con conseguente pulizia ed evacuazione avviene tramite un apposito sistema di raschiatura.
La pulizia del filtro avviene tramite iniezione di acqua a pressione realizzato con ugelli dall’interno verso l’esterno. L’acqua del controlavaggio è presa dall’acqua di rete. Il liquido filtrato viene raccolto nel fondo della vasca dove confluisce nello scarico verso ulteriore trattamento.
Ad una estremità del tamburo filtrante è collegato tramite giunto il motoriduttore che pone in rotazione il tamburo stesso.
Costruzione
Struttura portante, vasca di raccolta e tamburo in un particolare profilo avvolto a spirale in acciaio inox AISI 304. Motoriduttore a vite senza fine ed ingranaggi elicoidali. Portate idrauliche da 6 a 1600 m³/h.
Spaziature
Da 0,30 mm a 3,00 mm
Tabella Modelli
| MODEL TYPE | F 20 | F 40 | F 60 | F 80 | F 120 |
|---|---|---|---|---|---|
| A mm | 600 | 800 | 1000 | 1200 | 1600 |
| B mm | 600 | 1200 | 1300 | 1300 | 1300 |
| C mm | 600 | 1200 | 1300 | 1300 | 1300 |
| Kw | 0.35 | 0.35 | 0.75 | 0.75 | 0.75 |
| Peso Kg (Weight) | 100 | 230 | 260 | 280 | 350 |
Le dimensioni e misure sono funzioni delle variabili.
