Filtro micro rotativo

La sezione di grigliatura viene realizzata tramite rotostacciatura con una rimozione del BODS pari al 25% nelle fasi preliminari, consentendo alle acque l’uscita con un carico organico inferiore.

Tale adozione si è resa necessaria per la predisposizione richiesta al riuso agricolo delle acque, per far fronte ai limiti più restrittivi imposti dalla normativa.

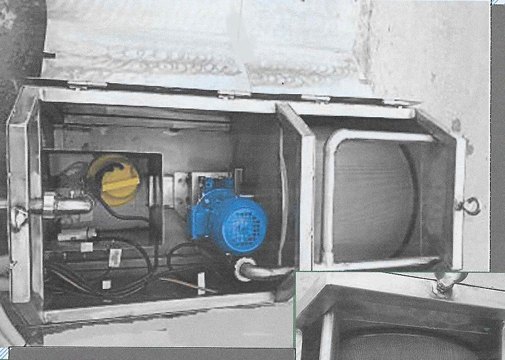

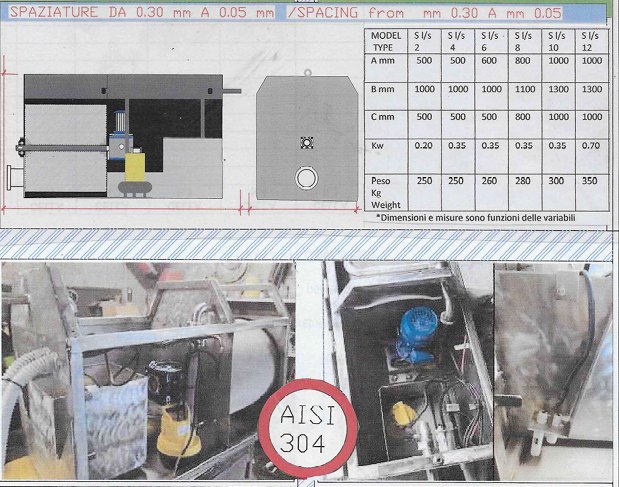

La caratteristica della sezione sono funzionali sia della portata che del grado di filtrazione che vanno di volta in volta calcolate. La macchina è costituita essenzialmente da una vasca in lamiera e profilati d’acciaio inox AISI 304.

All’interno è alloggiato un tamburo filtrante realizzato in acciaio inox AISI 304 su cui è avvolto, internamente, un pannello di rete filtrante in Acciaio INOX con passaggi equivalenti alla luce di filtrazione desiderata.

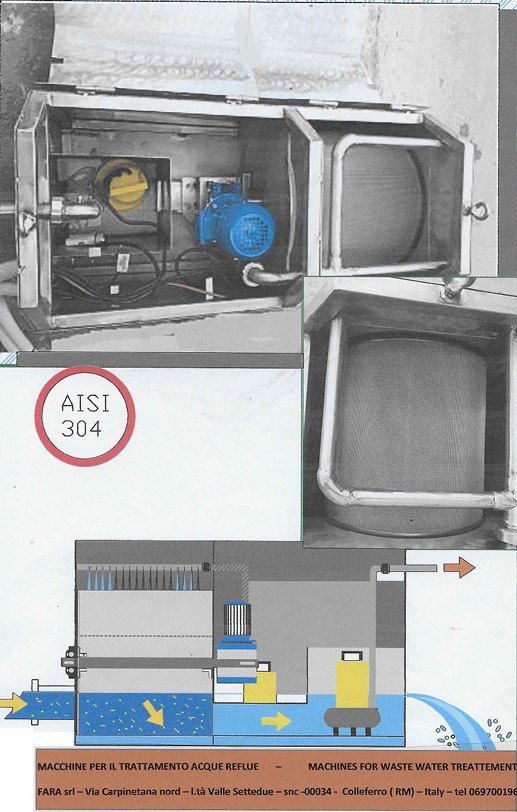

La vasca è alimentata da un bocchello con sezione idonea alla portata dei liquami da trattare venendo convogliati attraverso un apposito distributore sulla superfice interna del tamburo.

La tenuta laterale è realizzata con pattini in materiale solido, esportatore della luce di filtrazioni, in rotazione e quindi trattenuto nella parte interna del tamburo. Lo stacco con conseguente pulizia ed evacuazione avviene tramite una apposita sistema di iniezione di acqua a pressione realizzato con ugelli dall’esterno verso l’interno. L’acqua del controlavaggio è presa dall’acqua filtrata.

Il liquido filtrato attraversa l’interno del tamburo filtrante viene raccolto nel fondo della vasca dove confluisce nello strozamento di scarico.

Ad una estremità del tamburo filtrante è collegato, tramite un giunto, il motoduttore, che pone in rotazione il tamburo stesso.

La fuoriuscita del materiale grigliato avviene su rampa in gomma. Nella parte superiore della zona di recevimento sono applicati tubazioni con ugelli spruzzatori per il disgregamento del materiale e sgrigliatori a disattivazione, lavaggio ed evacuazione automatica.

La struttura portante della vasca e del grigliato è realizzata con una vasca di contenimento completa di pompa di trasporto del materiale grigliato.
